Машина для производства тонких плёнок для перорального применения

Машина для изготовления тонких пероральных пленок и трансдермальных пластырей OZM340-10M соответствует стандарту безопасности «UL» и нормам «GMP» фармацевтической промышленности. В машине используются регулирование скорости преобразования частоты и встроенная система автоматического управления механическими, электрическими и пневматическими компонентами. Наша машина для производства тонких пленок сочетает в себе функции ламинирования и сушки горячим воздухом, параметры легко настраиваются с помощью панели управления ПЛК. Другие функции, такие как продольная резка и направление полотна, могут быть добавлены в соответствии с запросом заказчика.

ALIGNED MACHINERY предлагает профессиональную техническую поддержку и послепродажное обслуживание машин для изготовления тонких пленок и трансдермальных пластырей перорального применения. Наш технический персонал может выехать на завод заказчика для ввода в эксплуатацию оборудования на месте, технического руководства и обучения персонала.

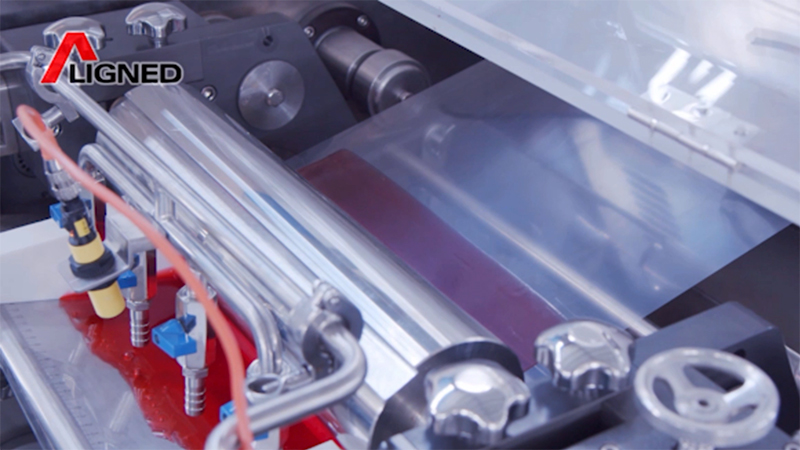

Обзор на машину для изготовления пероральных пленок и трансдермальных пластырей Все видео

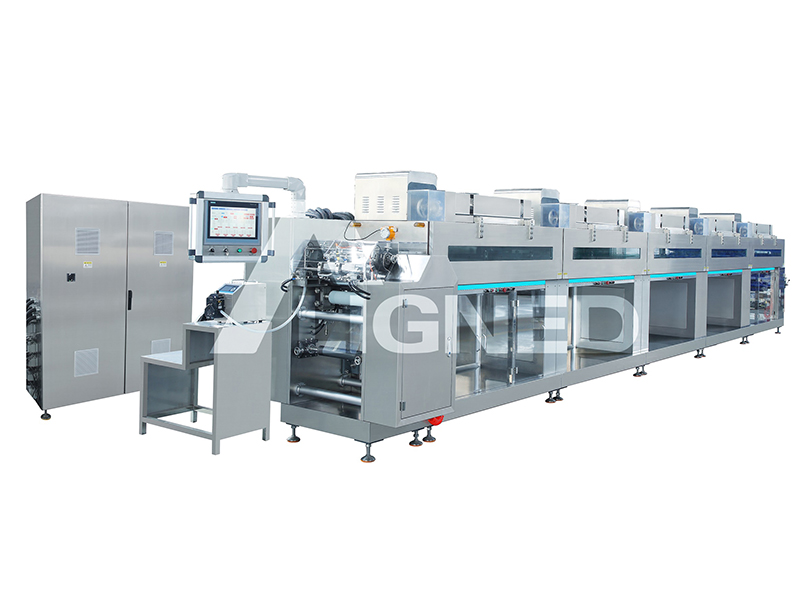

Машина для изготовления пероральных пленок и трансдермальных пластырей

Технические характеристики

Технические характеристики	Параметры
Ширина полотна	280 мм
Ширина поверхности ролика	350 мм
Скорость работы машины	1м-2.5м/мин (в зависимости от используемого материала и типа работы)
Диаметр размотки	≤Ø350 мм
Диаметр перемотки	≤Ø350 мм

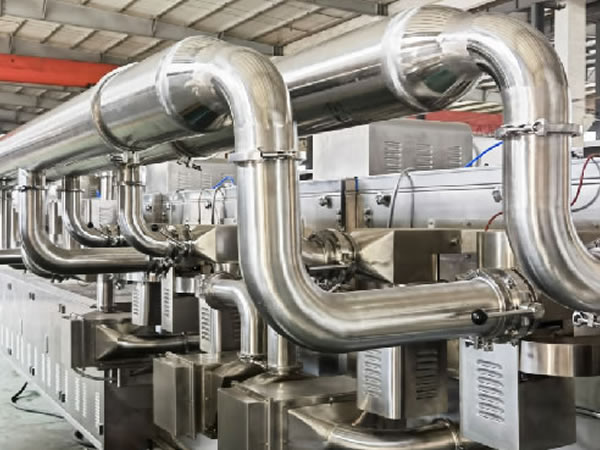

Метод нагрева и сушки	Встроенная сушка горячим воздухом, центробежный вентилятор, вытяжка горячего воздуха
Контроль температуры	Комнатная температура до 99℃ (±2℃)
Толщина края	±1.0 мм
Мощность	60 кВт
Габариты машины	900016202050 мм
Напряжение	380В 50Гц

Общие сведения

Подходит для ламинирования бумаги, пленки и нанесения покрытий металлической пленкой. Машина оснащена системой бесступенчатого регулирования скорости преобразователя частоты. В разматывающем устройстве используется система контроля натяжения магнитного порошкового тормоза;
Машина для изготовления трансдермальных пластырей состоит из основного корпуса и нескольких модулей, каждый из которых может быть независимо разобран и собран с помощью установочных штифтов и крепежных винтов;
Автоматическая запись рабочего времени и отображение скорости;
Сушильная камера расположена в отдельном отсеке, оснащена функциями автоматическог регулирования температуры, влажности и концентрации, что обеспечивает высокую эффективность производства;
Нижняя конвейерная секция и верхняя рабочая секция полностью изолированы друг от друга с помощью пластин из нержавеющей стали, что эффективно предотвращает перекрестное загрязнение между секциями и упрощает очистку;
Все части, таких как прижимной валик и сушильный туннель, контактирующие с материалами, изготовлены из нержавеющей стали и нетоксичных материалов, отвечающих требованиям стандарта «GMP». Все электрические компоненты и электрические цепи соответствуют стандарту безопасности «UL»;
Устройство аварийной остановки обеспечивает безопасность оператора при пуско-наладочных работах и смене форм;
Машина для изготовления трансдермальных пластырей обеспечивает плавный производственный процесс, включая размотку, покрытие, сушку, ламинирование и перемотку;
Секция сушки может быть настроена по длине в соответствии с фактическими потребностями производства;

Рабочие станции

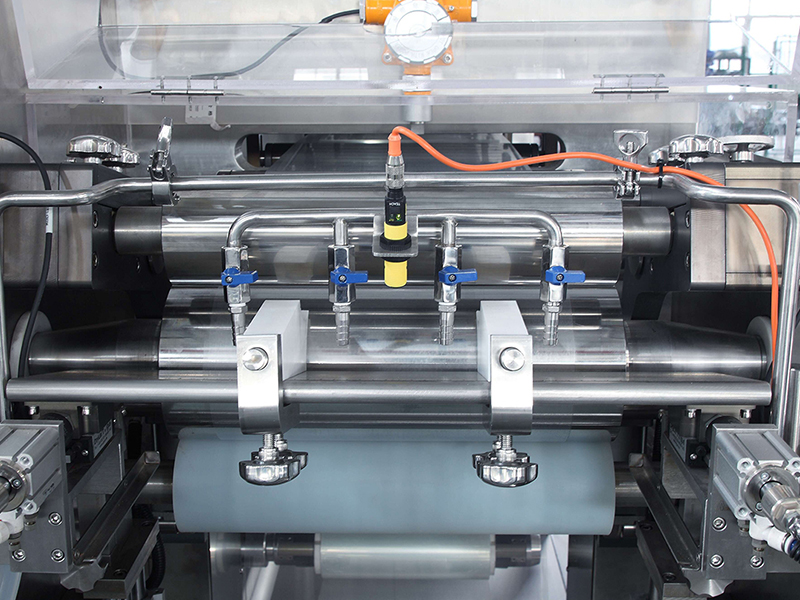

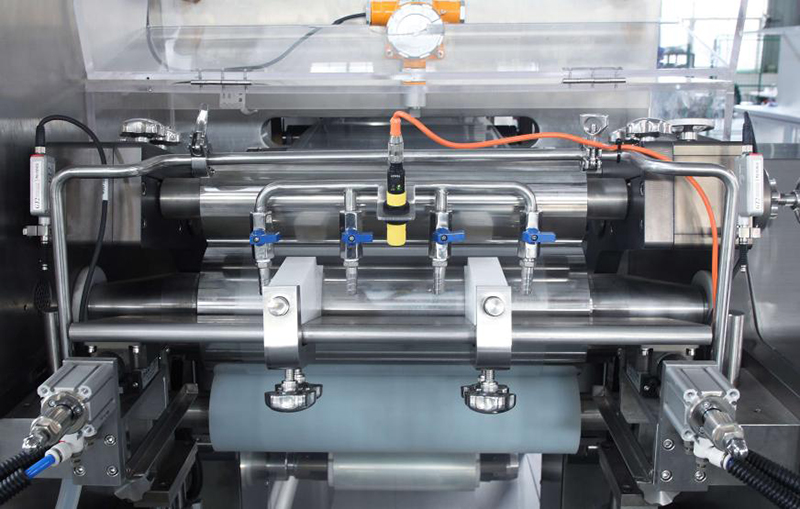

2. Секция изготовления пленки
  - Станция производства пленки оснащена автоматическим скребком, обеспечивающим равномерное и гладкое покрытие;

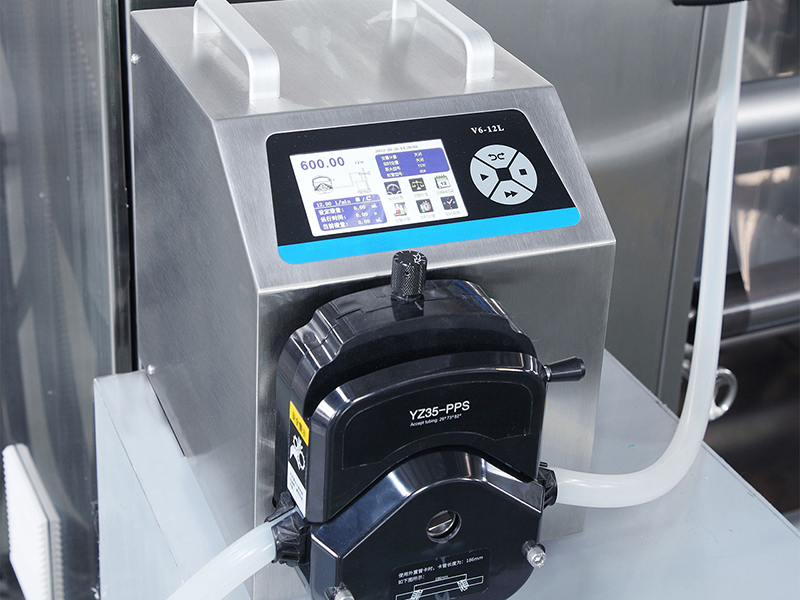

  - Материалы автоматически загружаются перистальтическим насосом;
  - Ширину покрытия легко регулируется, избегая отходов сырья;
  - Толщина готовой пленки регулируется благодаря сервосистеме, что достигается простым вводом толщины через сенсорный экран;

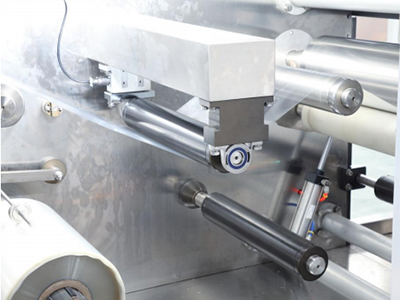

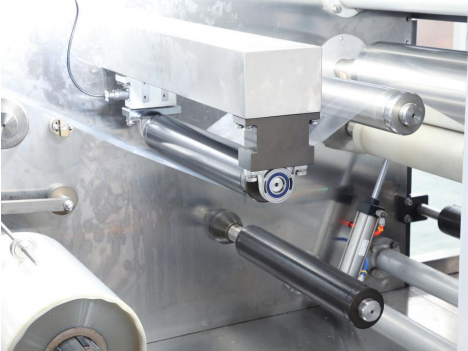

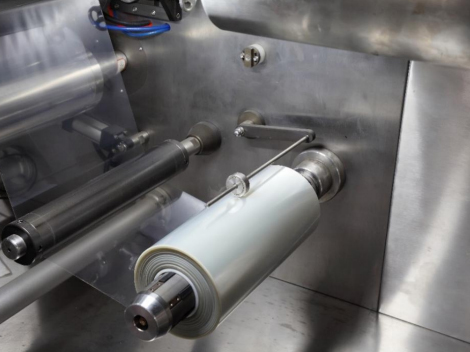

2. Секция размотки и перемотки
  - Для позиционирования рулона пленки используются пневматические валы, что обеспечивает оператору удобство при замене рулона пленки;
  - Система контроля натяжения настроена на поддержание натяжения пленки;
  - Доступна система направляющих полотна, обеспечивающая правильное положение пленки во время работы;

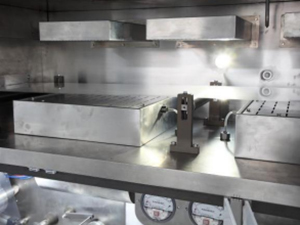

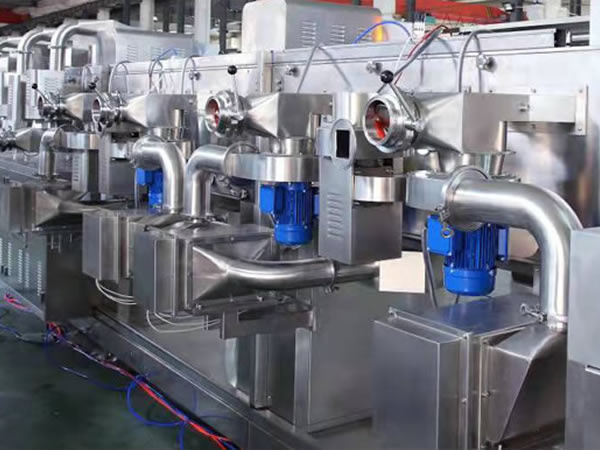

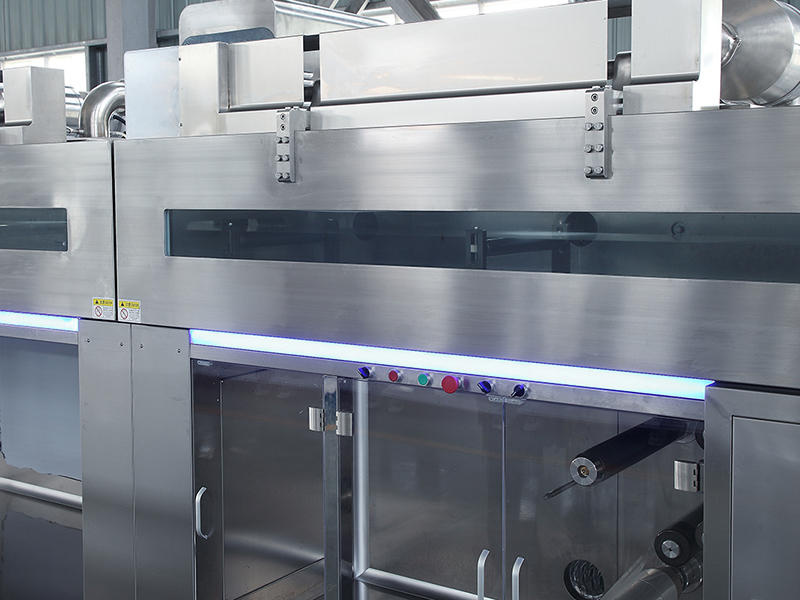

2. Секция сушки
  - Модульная секция сушки может быть спроектирована и изготовлена в соответствии с запрашиваемой длиной, максимальная скорость сушки может достигать 2,5 м/мин;
  - Оснащена встроенными датчиками температуры, влажности и концентрации растворителя, ПИД-управление осуществляется с помощью системы ПЛК, что обеспечивает стабильность и безопасность внутренней среды;
  - Встроенный высокоэффективный фильтр H14 HEPA обеспечивает соответствие нагретого воздуха требованиям GMP;
  - Защитная дверца оборудована для обеспечения безопасности операторов во время работы, а также для предотвращения влияния тепла на температуру в мастерской при одновременном снижении потерь тепла;

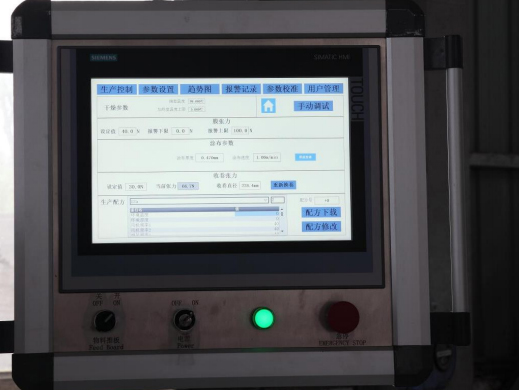

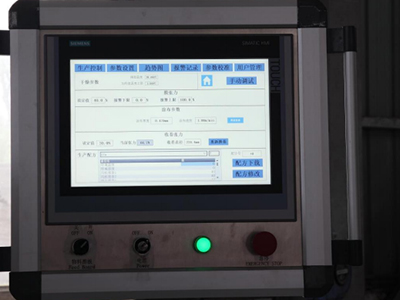

2. Интерфейс HMI
  - 15-дюймовый сенсорный экран с функцией резервного копирования/восстановления данных, степень защиты IP54;
  - Трехуровневая защита паролем. Графическое представление всей машины позволяет оператору легко управлять каждой станцией;
  - Доступны функции электронной подписи и контрольного журнала, соответствующие требованиям FDA;

OZM340-10M

Машина для изготовления пероральных пленок и трансдермальных пластырей
